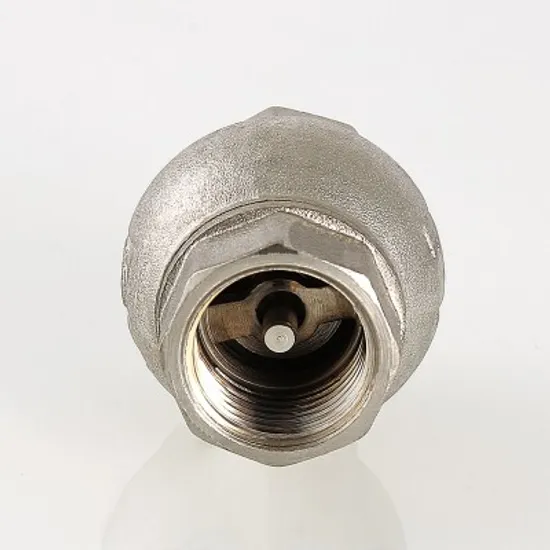

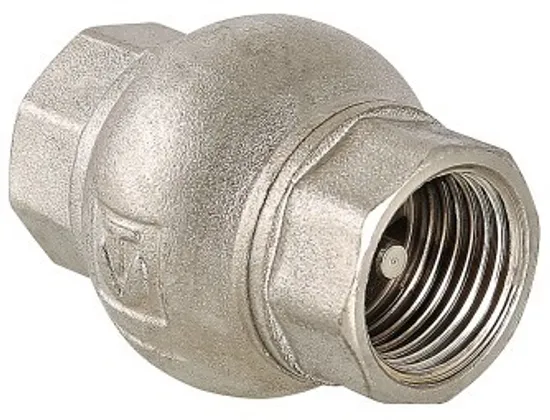

Клапан обратный Valtec 3/4" с латунным золотником (арт. VT.151.N.05)
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
САМОВЫВОЗМосква, Симферопольский бульвар, 10к1
ДОСТАВКА
При сумме заказа от 100.000 руб. доставка по Москве бесплатно!
Доставка в пределах МКАД: 500 руб.
Доставка за МКАД: 500 руб. + 30 руб. км (но не дороже 400 руб.)
- Описание
- Комментарии
- Задать вопрос
-
Описание
Пружинный обратный клапан Valtec 3/4" с латунным золотником (арт. VT.151.N.05) предназначен для пропуска транспортируемой среды только в одном направлении, указанном стрелкой на корпусе клапана. Может использоваться в системах холодного и горячего водоснабжения, водяного отопления, подачи сжатого воздуха, других жидкостей и газов, неагрессивных к материалам клапана.
Клапан может устанавливаться в любом монтажном положении; гидравлические характеристики при этом не меняются. Корпус, шток и золотниковая тарелка выполнены из латуни марки CW617N (европейский стандарт EN 12165), никелированы. Благодаря этому клапан допускается применять в системах с рабочей температурой до +130°C. Сферическая форма золотниковой камеры обеспечивает большую, чем у цилиндрических клапанов, пропускную способность.
Минимальное рабочее давление – 0,05 бара. Минимальный перепад давления открытия клапана – 0,025, закрытия – 0 бар (закрывается от пружины). Присоединительная резьба – внутренняя/внутренняя.
Весит клапан 200 г.
Конструкция и принцип работы обратного клапана Валтек VT.151
Обратный клапан состоит из составного никелированного корпуса (1) и (2) из латуни марки CW617N, в котором расположен подвижный золотник, состоящий из латунного штока (3), латунных золотниковых тарелок (5), между которыми помещена золотниковая прокладка из EPDM (6). Возврат золотника в седло обеспечивается пружиной (4) из нержавеющей стали AISI 304. Латунные детали золотника имеют гальванопокрытие из никеля.
Транспортируемая среда за счет своего избыточного давления преодолевает сопротивление подпружиненного золотника и проходит через клапан, теряя часть давления. При выравнивании избыточных давлений среды до и после клапана, а также в случае, когда давление среды после клапана становится больше, чем давление до клапана, пружинавозвращает тарелки золотника в седло, препятствуя обратному движению потока.
Габариты
G - 3/4"
A - 47 мм
B - 54 ммУказания по монтажу и эксплуатации
- Обратный клапан Valtec может монтироваться на трубопроводах в любом монтажном положении, с присоединением на трубной цилиндрической резьбе по ГОСТ 6357-81.
- Наличие в потоке механических частиц может ограничить запирающую способность клапана. Поэтому до клапана рекомендуется устанавливать фильтр механической очистки.
- Направление потока должно совпадать с направлением стрелки на корпусе клапана.
- При монтаже клапана не допускается превышать предельные крутящие моменты для данного размера резьбы.
- Не допускается замерзание рабочей среды внутри клапана.
