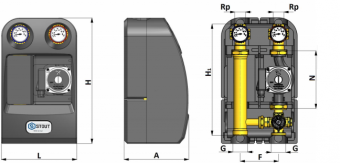

Насосная группа Stout 1" SDG-0002-002501 с термостатическим смесительным клапаном без насоса

Насосная группа Stout 1" SDG-0002-002501 с термостатическим смесительным клапаном без насоса предназначена для обеспечения принудительной циркуляции и поддержания постоянной температуры теплоносителя в системе отопления, например, в системе типа «теплый пол».

Особенности

• Поставляется без насоса. Вы можете установить любой циркуляционный насос с монтажной длиной 180 мм и подключением 1 1/2".
• На заводе-изготовителе термостатический смесительный клапан настраивается на температуру +45°C. При этом температура теплоносителя может регулироваться и блокироваться поворотом рукояти термостатического клапана в диапазоне от +30°C до +60°C.

Условия эксплуатации групп быстрого монтажа Stout

В качестве теплоносителя допускается применять воду и водные растворы гликолей (до 30%) с рабочей температурой от +5°С до +90°С. Максимально допустимая температура составляет +110°С. Давление не должно превышать 10 бар.

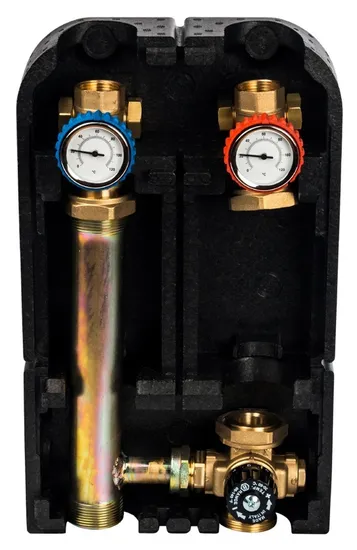

Комплектация группы быстрого монтажа Stout SDG-0002-002501

• Четырёхходовой термостатический смесительный клапан;
• шаровой кран со штуцерами под байпасный перепускной клапан;
• шаровой кран с обратным клапаном и штуцерами под байпасный перепускной клапан;
• шаровой кран под насос с накидной гайкой;
• 2 стрелочных термометра со шкалой температур от 0°С до +120°С;
• вставка-удлинитель;
• блочная EPP термоизоляция из пенополиуретана.

Рекомендации по монтажу насосных групп Стаут

• Монтаж и демонтаж насосных групп необходимо выполнять на охлажденном контуре, не находящемся под давлением.
• Насосная группа не может выполнять функцию несущей конструкции для труб и коллекторов;
• Для крепления к стене следует использовать специальные кронштейны. Прилагаемые к комплекту кронштейны, позволяют выполнять крепление только в вертикальном положении «часы в положении 12».
• Для установки насосной группы на стену необходимо:

  1. Извлечь группу из изоляции;
  2. С помощью ножа прорезать заднюю изоляцию, чтобы получить отверстия для кронштейна;
  3. Закрепить кронштейн на стене, используя два отверстия;
  4. Вставить группу в изоляцию;
  5. Закрепить группу на кронштейне;
  6. Подсоединить трубопроводы к группе.
